MỤC ĐÍCH CỦA ĐO THỬ NGHIỆM ĐIỆN TRỞ CÁCH ĐIỆN

Điện trở cách điện chính là giá trị đo điện trở của các vật liệu cách điện. Hiểu một cách đơn giản, vật liệu cách điện với giá trị điện trở riêng biểu thị khả năng cách điện của thiết bị được đo.

Về nguyên tắc, giá trị điện trở cách điện càng cao, khả năng cách điện càng tốt, đồng nghĩa với việc thiết bị và hệ thống của bạn càng an toàn. Việc đo lường chỉ số này không phải là một thủ tục kỹ thuật rườm rà, mà nó mang lại những lợi ích vô cùng thiết thực:

Đảm bảo an toàn cho con người: Đây là lợi ích quan trọng nhất. Một lớp cách điện tốt sẽ ngăn chặn hoàn toàn nguy cơ rò rỉ điện ra vỏ thiết bị, loại bỏ các tai nạn điện giật đáng tiếc có thể xảy ra với người vận hành hoặc những người xung quanh.
Bảo vệ thiết bị, chống chập cháy: Sự suy giảm của lớp cách điện là nguyên nhân hàng đầu dẫn đến hiện tượng ngắn mạch (chập mạch). Việc đo và phát hiện sớm giúp chúng ta ngăn chặn được các sự cố cháy nổ, hư hỏng động cơ, máy biến áp và các linh kiện đắt tiền khác.
Tăng tuổi thọ và sự ổn định cho thiết bị: Kiểm tra định kỳ cho phép bạn theo dõi “sức khỏe” của lớp cách điện. Từ đó, bạn có thể lên kế hoạch bảo trì, sấy motor, hoặc thay thế kịp thời trước khi những hư hỏng nhỏ trở nên nghiêm trọng, giúp thiết bị hoạt động ổn định và bền bỉ hơn.

Đáp ứng tiêu chuẩn kỹ thuật và nghiệm thu: Trong hầu hết các quy trình kiểm định, nghiệm thu nhà xưởng, công trình xây dựng, đo điện trở cách điện là một hạng mục kiểm tra bắt buộc để đảm bảo hệ thống đủ tiêu chuẩn an toàn để đưa vào vận hành.

SƠ ĐỒ ĐẤU NỐI CÁC THIẾT BỊ

MỘT SỐ PHƯƠNG PHÁP KIỂM TRA ĐIỆN TRỞ CÁCH ĐIỆN

1. Phép đo tức thời (Spot Reading Test)

Phép đo tức thời (Spot Reading Test) là phương pháp đơn giản và nhanh chóng nhất để kiểm tra sơ bộ tình trạng cách điện. Kỹ thuật viên sẽ đặt một điện áp DC ổn định vào thiết bị (như động cơ nhỏ hoặc dây cáp) và ghi lại giá trị điện trở cách điện sau một khoảng thời gian ngắn cố định, thường là 60 giây. Mục đích chính của phương pháp này là đánh giá nhanh chóng xem giá trị cách điện có đạt mức tối thiểu an toàn do nhà sản xuất quy định hay không. Mặc dù nó không cung cấp chẩn đoán sâu về chất lượng cách điện, nhưng việc ghi nhận kết quả này theo thời gian (hàng tháng, hàng quý) lại cực kỳ hữu ích để tạo ra một biểu đồ xu hướng, giúp dự đoán sớm các hư hỏng hoặc sự xuống cấp dần dần của vật liệu cách điện.

2. Phép đo Tỷ số hấp thụ điện môi (Dielectric Absorption Ratio – DAR)

Tỷ số hấp thụ điện môi (DAR) là một phép đo chẩn đoán nhanh dựa trên sự thay đổi của dòng hấp thụ điện môi theo thời gian, cho phép đánh giá mức độ ẩm và nhiễm bẩn của lớp cách điện. Phương pháp này được thực hiện bằng cách đo và lấy tỷ số giữa giá trị điện trở ở thời điểm 60 giây và giá trị ở thời điểm 30 giây ( $D A R = R_{60 s} / R_{30 s}$ ). Đối với một lớp cách điện tốt, khô và sạch, dòng hấp thụ sẽ giảm dần một cách đáng kể, làm cho điện trở tại 60 giây cao hơn rõ rệt so với 30 giây (thường là $DAR > 1.25$ ). Vì thời gian đo tương đối ngắn, DAR thường được ứng dụng cho các thiết bị có lớp cách điện rắn, đồng nhất và là một chỉ số nhanh để xác định xem cách điện có bị nhiễm ẩm nghiêm trọng hay không.

3. Phép đo Chỉ số phân cực (Polarization Index – PI)

Chỉ số phân cực (PI) là một tiêu chuẩn công nghiệp và là phương pháp chẩn đoán chuyên sâu nhất, bắt buộc đối với các thiết bị điện quan trọng và lớn như động cơ cao áp, máy phát điện và máy biến áp lực. Tương tự như DAR nhưng được kéo dài thời gian hơn, PI được tính bằng cách lấy tỷ số giữa giá trị điện trở ở thời điểm 10 phút và giá trị ở thời điểm 1 phút ( $P I = R_{10 min} / R_{1 min}$ ). Mục đích của PI là đánh giá sâu hơn về mức độ ẩm, nhiễm bẩn và đặc biệt là sự lão hóa của vật liệu cách điện theo thời gian. Một **chỉ số PI cao (thường được coi là tốt khi $> 2$ ) ** cho thấy khả năng chống chịu của cách điện còn tốt và nó thường là yêu cầu bắt buộc khi nghiệm thu hoặc trong các quy trình bảo trì định kỳ quan trọng.

ĐO THỬ NGHIỆM ĐIỆN TRỞ CÁCH ĐIỆN

MỤC ĐÍCH CỦA ĐO THỬ NGHIỆM ĐIỆN TRỞ CÁCH ĐIỆN

SƠ ĐỒ ĐẤU NỐI CÁC THIẾT BỊ

Kết nối dây kiểm tra điện trở cách điện “tủ điện, bảng điện”

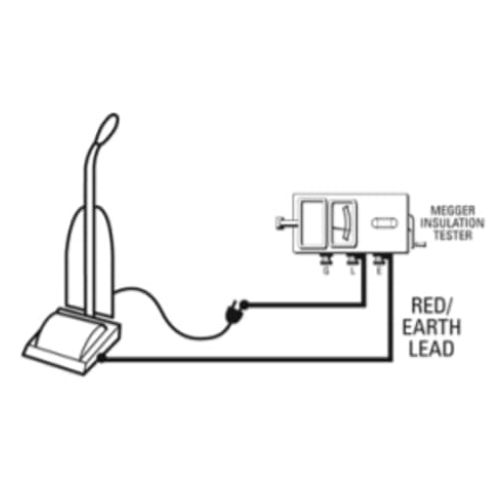

Kết nối dây kiểm tra điện trở cách điện “thiết bị điện gia dụng”

Kết nối dây kiểm tra điện trở cách điện “động cơ điện một chiều”

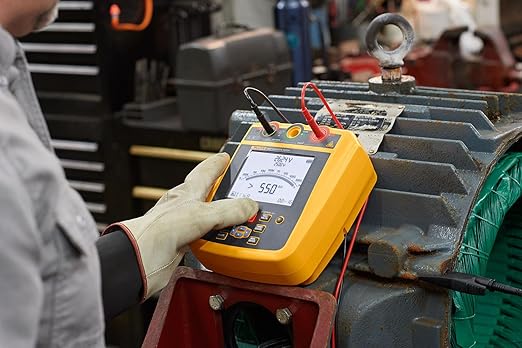

Kết nối dây kiểm tra điện trở cách điện “động cơ điện xoay chiều”

Kết nối dây kiểm tra điện trở cách điện “dây cáp viễn thông”

Kết nối dây kiểm tra điện trở cách điện “dây điện”

Kết nối dây kiểm tra điện trở cách điện “máy biến áp”

Kết nối dây kiểm tra điện trở cách điện “đường dây điện”

Kết nối dây kiểm tra điện trở cách điện “máy phát điện xoay chiều”

MỘT SỐ PHƯƠNG PHÁP KIỂM TRA ĐIỆN TRỞ CÁCH ĐIỆN
